# 串口通信约定

## 串口通信参数

* 波特率：115200
* 奇偶校验位：无校验位
* 数据位：8位
* 停止位：1位
* 数据流控：无流控

##  串口通信帧格式

* 该帧格式我们参考涂鸦的串口帧格式，真的非常好用。可以去涂鸦官网找一下现成的解析库，当然了，如下帧解析也非常的简单。完全可以自己写代码去解析。
* 都为大端模式。高字节在前。如: 01 C2 表示十进制的450。

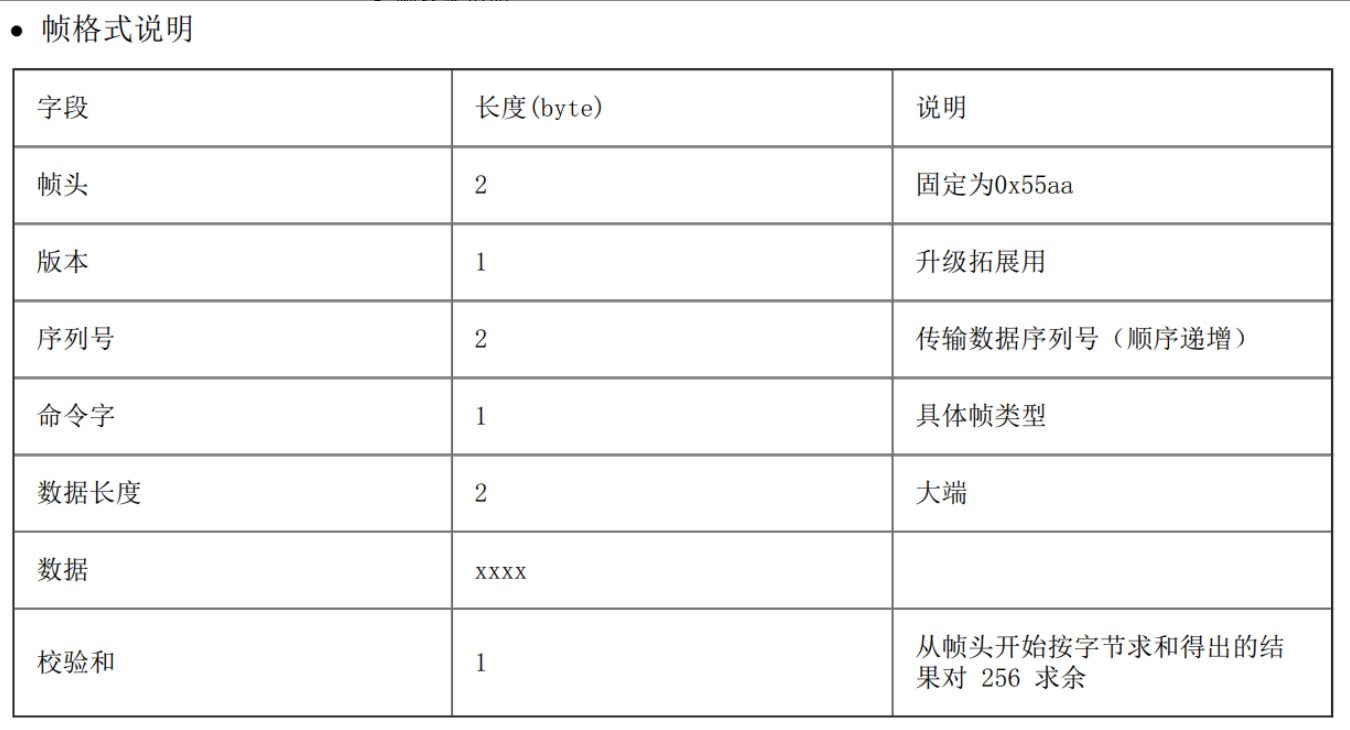

![](https://docdisk.wireless-tech.cn/img/2026/02/27/20260227145905593063.png)

# 数据帧解析说明

**功能**

**数据方向**

**帧头 版本**

**序列号**

**命令字**

**数据长度**

**数据**

**校验和**

**备注**

MCU向手机(蓝牙主机)透传发送数据

MCU发送

0x55aa
0x02

0xXXXX

0xF1

0xXXXX

XX…XXX

SUM

模组响应

0x55aa 0x02

0xXXXX

0xF1

0x0001

0: 发送失败

1：发送成功

SUM
